Norma UNE-EN 1004: Seguridad y Eficiencia en Trabajos en Altura

Reglas para la documentación y montaje

La norma UNE-EN 1004-2:2022 (que sustituye a la antigua EN 1298:1996) especifica que el manual de instrucciones es tan importante como la estructura misma. Establece las reglas y directrices esenciales para la preparación del manual de instrucciones de las torres móviles de acceso y de trabajo

Resumen de sus contenidos fundamentales:

1. Responsabilidades y Requisitos Básicos

El manual se considera una parte integrante del producto, y el proveedor es el responsable legal de su contenido y suministro.

• Idioma: Debe estar redactado en la lengua oficial del país donde se comercialice el producto.
• Disponibilidad: El manual debe estar siempre disponible en el lugar de utilización de la torre.
• Frases Obligatorias: Debe incluir advertencias explícitas sobre el uso exclusivo según el manual, sin modificaciones, y el cumplimiento de los reglamentos nacionales.

2. Evaluación de Riesgos e Información General

El manual debe basarse en un análisis de riesgos para ayudar a reducir lesiones y daños al equipo. Debe proporcionar directrices claras sobre:

• La clase de carga y la carga máxima permitida en kilogramos.
• El número máximo de personas permitidas en la plataforma.
• Los límites de velocidad del viento para trabajar de forma segura y para asegurar o desmontar la torre autoestable.
• La advertencia de que solo puede haber una plataforma de trabajo a la vez

3. Montaje, Modificación y Desmontaje

Este capítulo regula el procedimiento para erigir la estructura de forma segura:

• Protección Colectiva: Los métodos de montaje deben garantizar que el operario nunca tenga que subir a una plataforma que no tenga ya instalada la barandilla principal y las protecciones intermedias.
• Secuencia Detallada: Se debe describir la secuencia correcta de acciones mediante ilustraciones y dibujos de despiece.
• Componentes: Debe incluir una lista de componentes con sus pesos y especificar que solo se deben usar piezas originales del fabricante y en buen estado.
• Verticalidad: El método debe asegurar que la inclinación de la torre sea inferior al 1%

El método del montaje seguro (MMS)

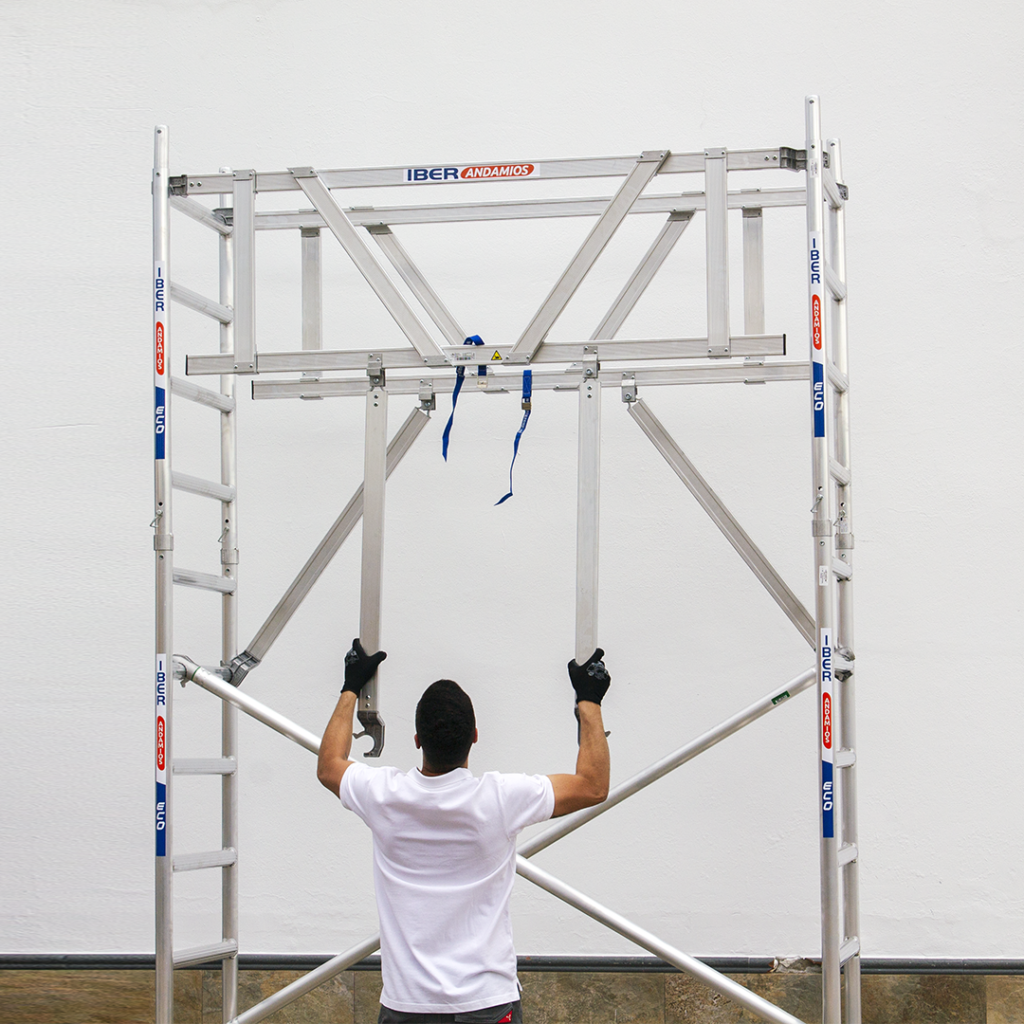

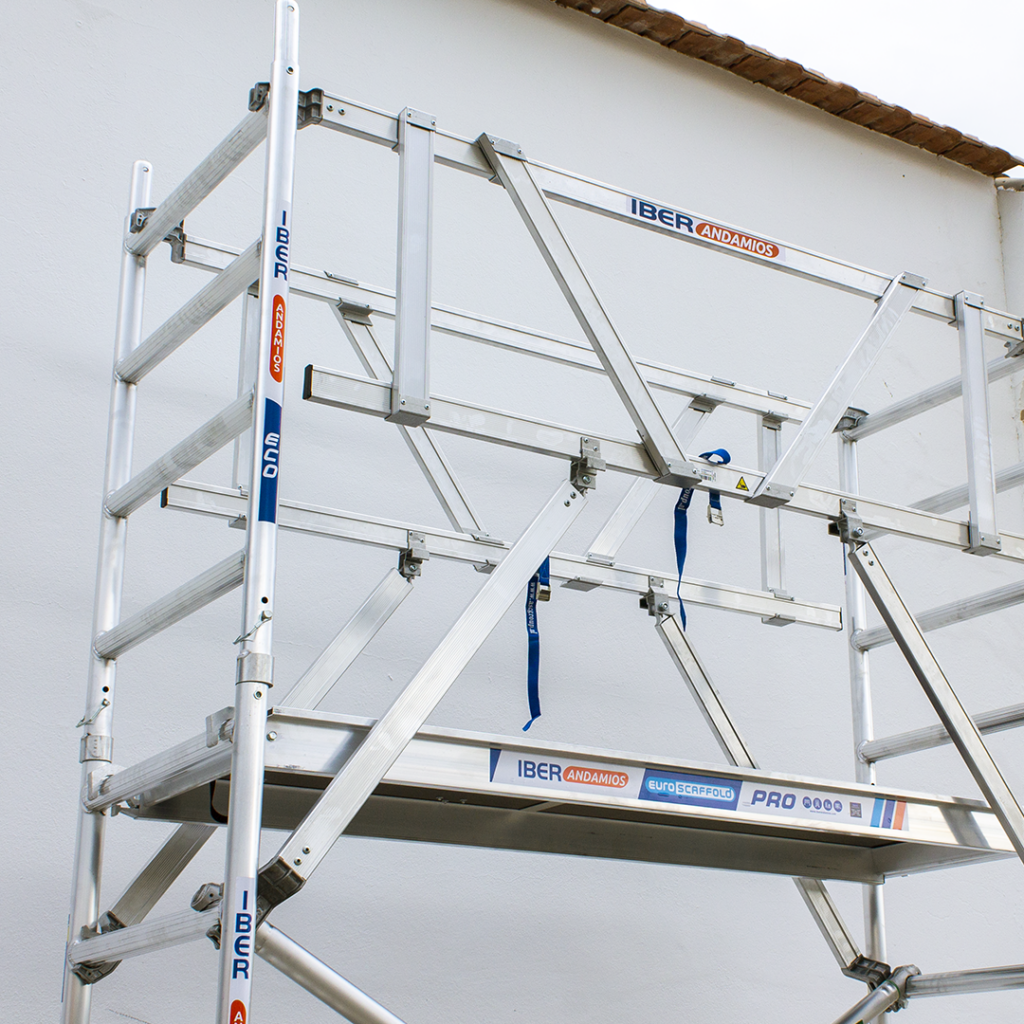

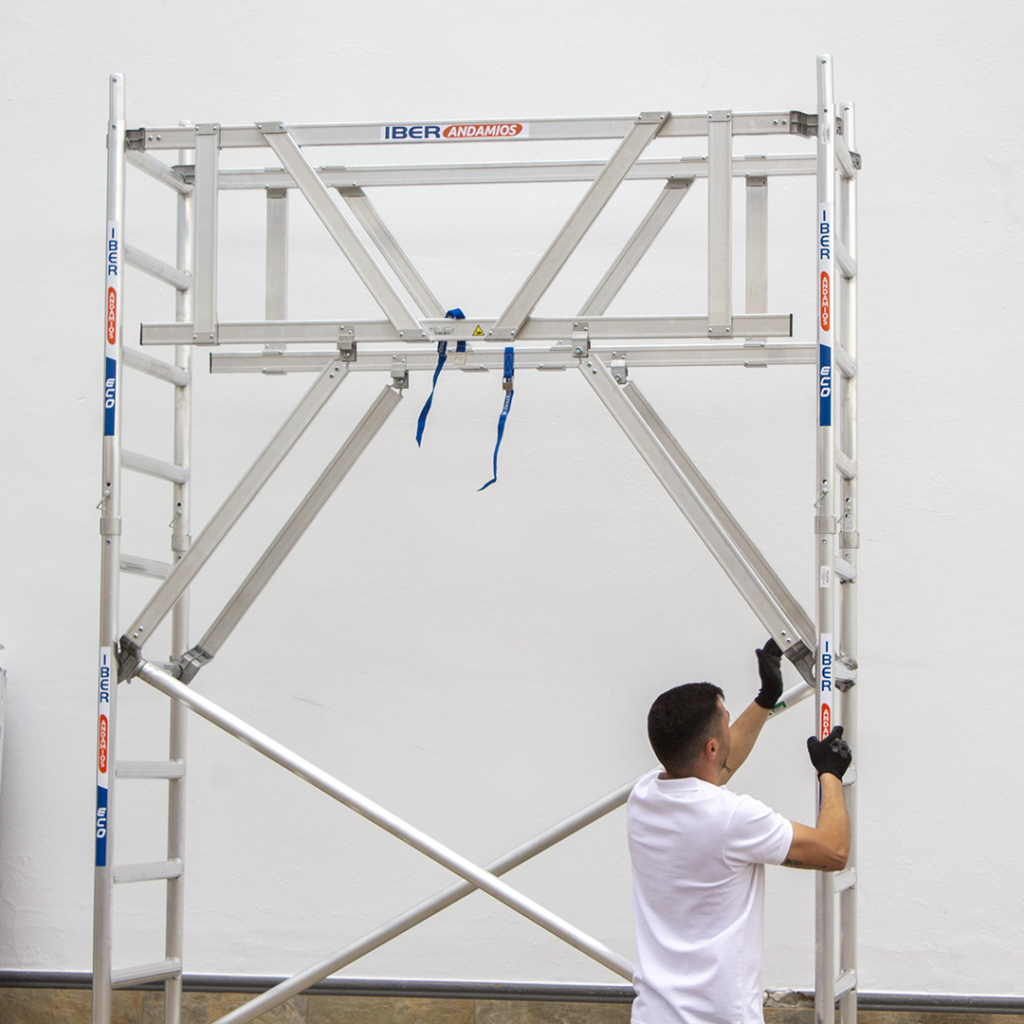

La mayor novedad técnica. El fabricante debe describir un proceso que permita colocar las barandillas de protección del nivel superior antes de que el operario acceda a dicha plataforma. Esto se logra mediante:

• Sistemas de barandillas permanentes accionables desde el nivel inferior.
• Barandillas de montaje previo (provisionales).

4. Estabilidad y Uso Seguro

El manual debe dar instrucciones precisas sobre el uso de estabilizadores, estabilizadores con ruedas y lastres.

• Factores de Vuelco: Debe advertir sobre cargas horizontales (trabajo en estructuras adyacentes) y cargas de viento adicionales, como el efecto túnel en edificios abiertos.
• Desplazamiento: Se detallan las condiciones para mover la torre, prohibiendo expresamente hacerlo con personas o materiales sueltos encima. El movimiento debe ser únicamente por esfuerzo manual y sobre terreno llano y sólido.

5. Prohibiciones Críticas y Pictogramas

La norma introduce el uso obligatorio de pictogramas de seguridad para resaltar acciones prohibidas:

• No aumentar la altura de la plataforma usando escaleras o cajas.
• No subir por la parte exterior de la torre.
• No utilizar la torre como medio para entrar o salir de otras estructuras.
• Las torres no son puntos de anclaje para equipos de protección individual (EPI) contra caídas.

6. Inspección y Mantenimiento

Finalmente, el manual debe especificar los criterios de inspección antes de cada uso (verificar verticalidad, frenos bloqueados y ausencia de cambios ambientales) y las pautas para la conservación y reparación de piezas dañadas.

Tras el montaje, la torre debe mostrar una etiqueta claramente visible desde el suelo con información sobre el responsable, la fecha de montaje y si la torre está lista para su uso.
